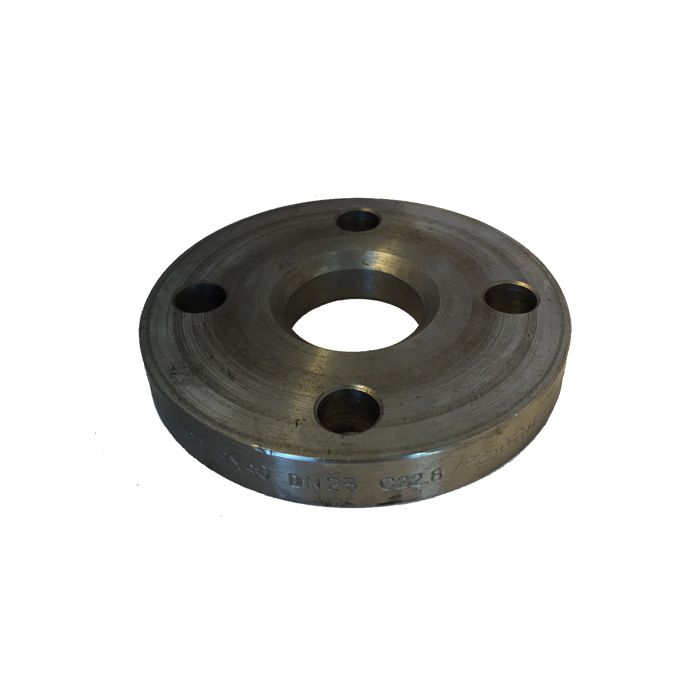

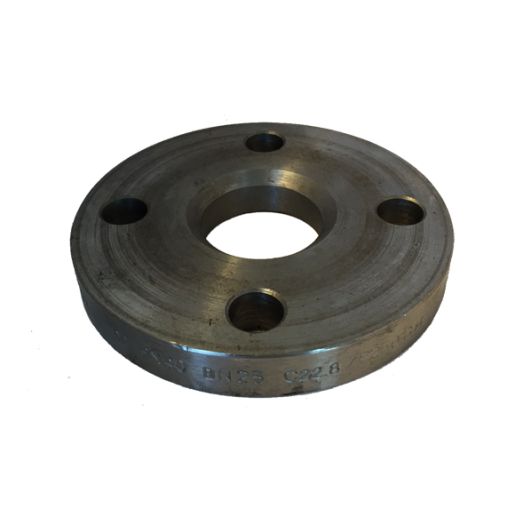

BRIDE LIBRE EN 1092-01/02
Acier Galvanisé
(précédemment DIN 2576)
Bride libre selon EN 1092-01/02.
En cas d'utilisation de douilles à bride FRS TW en version mince, veuillez utiliser cette bride
| Artikelnummer | Material | Nombre de trous | Kupplungs Mass | Max. Betriebsdruck bei 20°C | Teilkreis | Aussendurchm. Flansch |
|---|---|---|---|---|---|---|
| 7021808 | Stahl, verzinkt | 4 | DN 40 | PN 10/16 | 110 mm | 150 mm |
| 7021802 | Stahl, verzinkt | 4 | DN 50 | PN 10/16 | 125 mm | 165 mm |
| 7001533 | Stahl, verzinkt | 4 | DN 65 | PN 10/16 | 145 mm | 185 mm |
| 7021126 | Stahl, verzinkt | 4 | DN 80 | PN 10/16 | 160 mm | 200 mm |
| 7021127 | Stahl, verzinkt | 8 | DN 100 | PN 10/16 | 180 mm | 220 mm |
| 7001532 | Stahl, verzinkt | 8 | DN 125 | PN 10/16 | 210 mm | 250 mm |
| 7021814 | Stahl, verzinkt | 8 | DN 150 | PN 10/16 | 240 mm | 285 mm |
| 7021813 | Stahl, verzinkt | 8 | DN 200 | PN 10/16 | 295 mm | 340 mm |
